أوتوميشن ProLab 2022

كلّفت ProLab Digital كلاً من ايفولوشن للتصنيع وايفولوشن للتقنية بتصميم وتنفيذ عنصر جذب مميز لمتجرها في فيفا الرياض مول، وهو تركيب آلي واسع النطاق صُمم للفت أنظار المتسوقين وإبراز الهوية الإبداعية للعلامة التجارية.

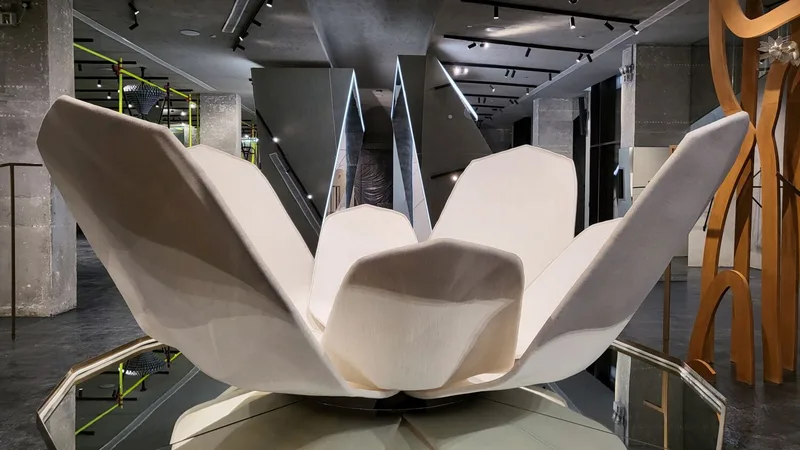

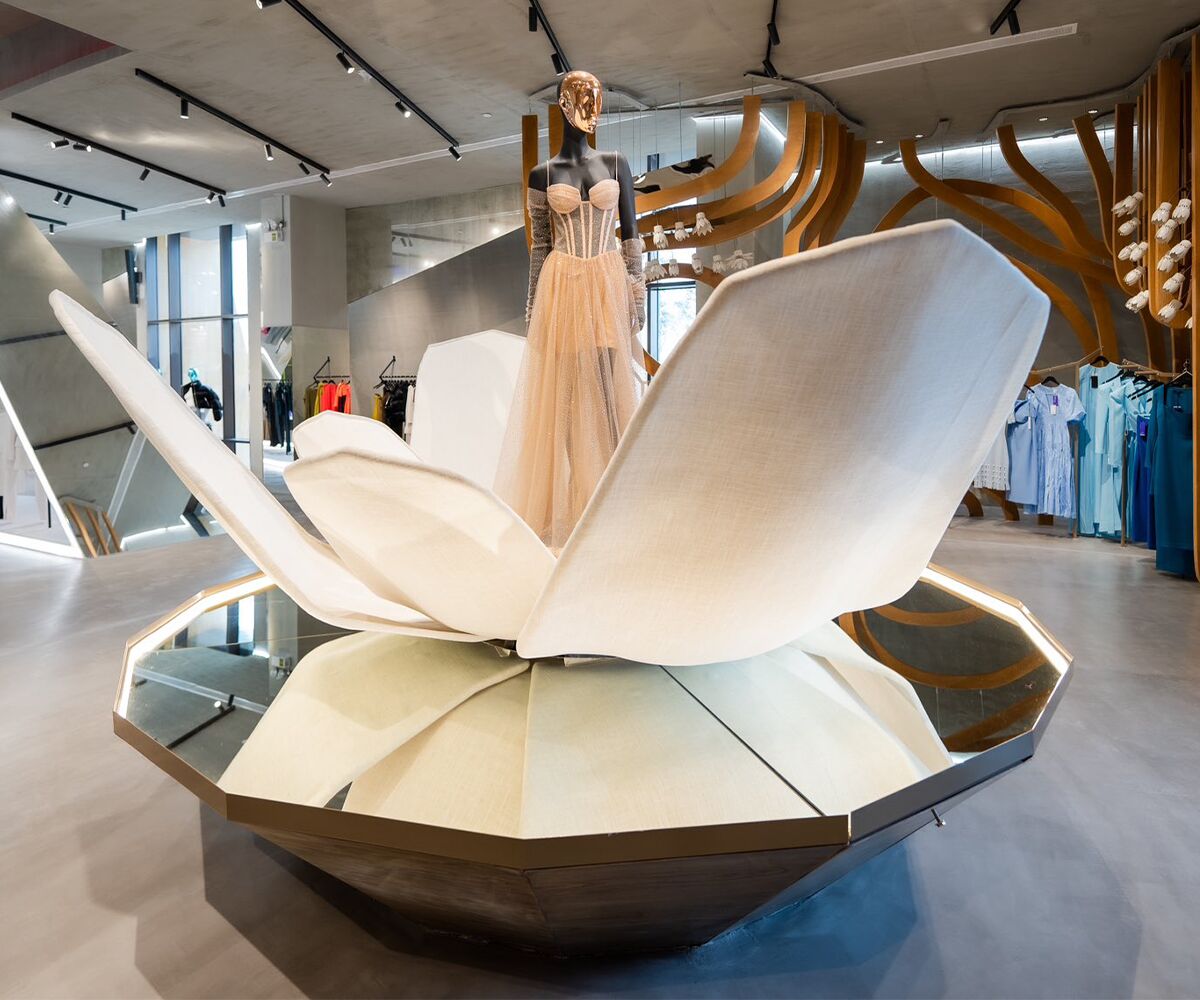

تمحور التصميم حول زهرة متفتحة مؤتمتة بالكامل، تنفتح بتلاتها بشكل سلس للكشف عن مانيكان، ثم تعود إلى الإغلاق ضمن حركة متواصلة ومتزامنة. وجمع هذا التركيب بين التصنيع الفني، والهندسة الميكانيكية، وأنظمة الأوتوميشن المخصصة لإنشاء عنصر بصري لافت يشكل نقطة جذب رئيسية داخل بيئة المتجر، ويقدم تجربة بصرية مميزة للزوار.

التحدي

كان يتعين على التركيب تقديم أداء سلس وموثوق طوال ساعات العمل اليومية للمتجر، مع الحفاظ في الوقت نفسه على حركة أنيقة وانسيابية تعزز تجربة العملاء.

كما كان يجب أن يدعم النظام الميكانيكي بتلات كبيرة متحركة، مع توفير حركة دقيقة ومتكررة، إلى جانب متانة كافية لتحمل التشغيل المستمر. وشملت المتطلبات الأساسية للمشروع أيضاً سهولة النقل والتركيب والصيانة، بالإضافة إلى نظام تحكم سهل الاستخدام يتيح لموظفي المتجر تشغيل العرض بأقل قدر ممكن من التدريب.

وكان تحقيق أوتوميشن موثوق دون التأثير على جماليات التصميم يتطلب إجراء أعمال مكثفة من البحث والتطوير.

الحل

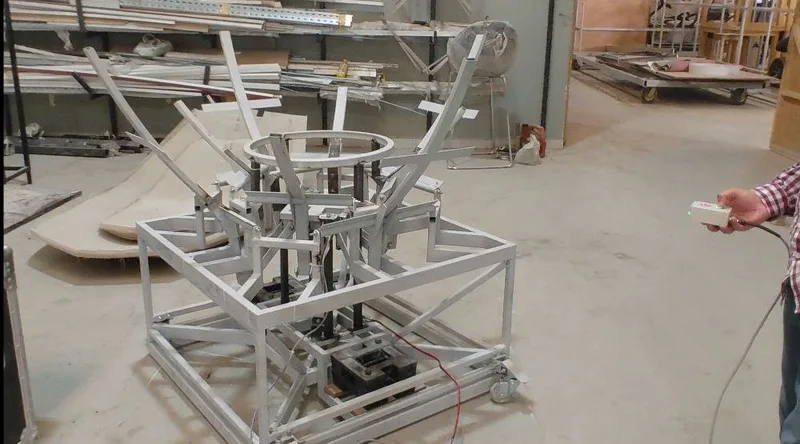

صممت وهندست ايفولوشن للتقنية نظام زهرة مخصصاً ومؤتمتاً بالكامل، يعمل باستخدام مشغّل Linak DK-6430 بمواصفات طبية، ويوفر قوة دفع تبلغ 1200 نيوتن لضمان حركة سلسة ومنضبطة لبتلات الزهرة.

وطوّرت ايفولوشن للتقنية نظام تحكم إلكترونياً مخصصاً يعتمد على وحدة تحكم دقيقة Atmega328P، لأتمتة دورة الفتح والإغلاق بالكامل. كما تم تزويد النظام بوحدة تحكم سلكية عن بُعد مزودة بمؤشرات LED مدمجة، تتيح للمشغلين بدء العرض وإيقافه وإيقافه مؤقتاً، إلى جانب شاشة OLED صغيرة تعرض حالة المشغّل وتشخيصات النظام في الوقت الفعلي.

ولتسهيل عمليات النقل والتركيب، تم دمج موصلات من نوع Aviation Connectors، مما أتاح تجميع النظام بطريقة معيارية، وساهم في تقليل وقت التركيب والحد من أخطاء التوصيل.

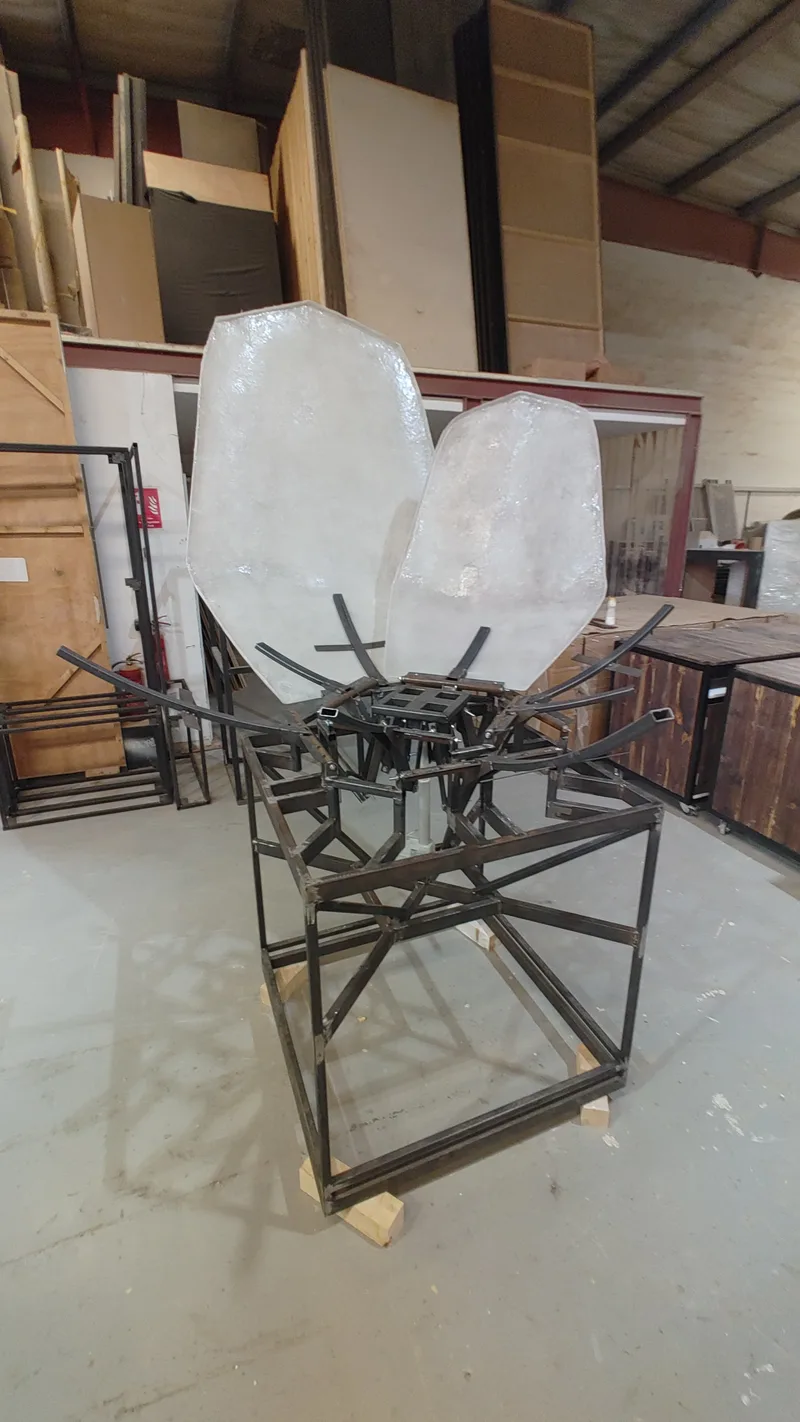

وخضعت المنظومة لعمليات مكثفة من البحث والتطوير لتحسين أدائها الميكانيكي وضمان موثوقية التشغيل. وتم تصميم أوزان موازنة هندسية لتحقيق التوازن المثالي للبتلات، بينما ضمنت مفاتيح الحد (Limit Switches) دقة الحركة. كما تمت برمجة دورة التشغيل بحيث تبقى الزهرة مفتوحة لمدة تقارب دقيقتين ونصف قبل أن تُغلق لمدة 30 ثانية، ثم تتكرر الدورة بشكل مستمر حتى يتم إيقافها يدوياً.

كما تم توفير وظيفة إيقاف مؤقت مخصصة، تتيح للفنانين والفنيين ضبط التركيب بأمان أثناء عمليات التجهيز والبروفات.

أبرز عناصر التنفيذ

تصميم وهندسة نظام أوتوميشن مخصص

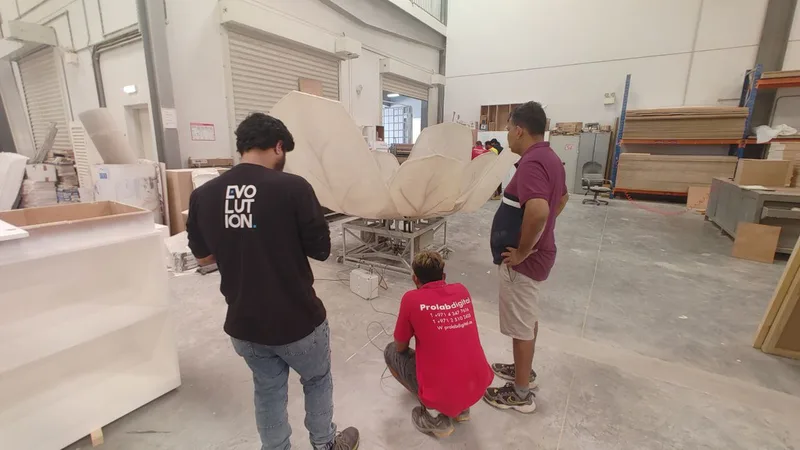

تصنيع زهرة متفتحة مؤتمتة واسعة النطاق

مشغّل Linak DK-6430 بمواصفات طبية

نظام تشغيل آلي بقوة 1200 نيوتن

برمجة وحدة التحكم الدقيقة Atmega328P

دائرة تحكم إلكترونية مخصصة

وحدة تحكم سلكية عن بُعد مع مؤشرات حالة LED

شاشة OLED للتشخيص ومراقبة حالة النظام

نظام موصلات Aviation Connectors للتجميع المعياري

آلية موازنة باستخدام الأوزان الموازنة

دمج مفاتيح الحد (Limit Switches) لتحديد مواضع الحركة بدقة

• أعمال البحث والتطوير والاختبار والتشغيل

النتيجة

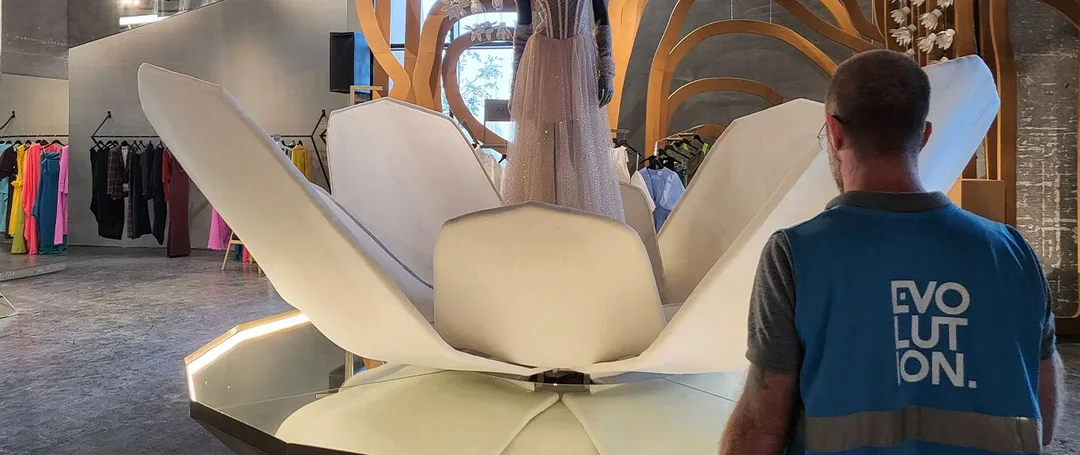

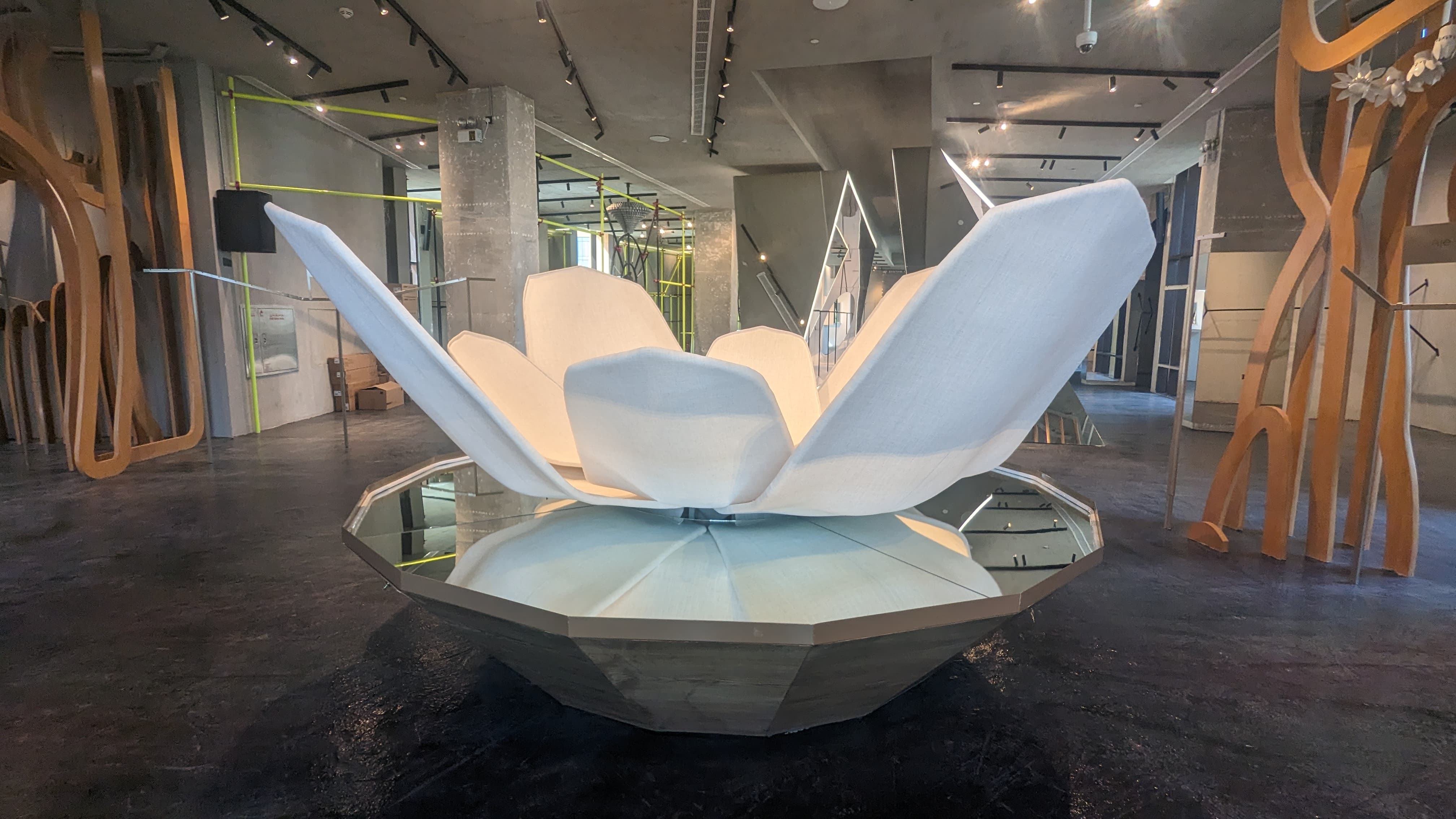

أصبح التركيب بعد اكتماله عنصراً بصرياً لافتاً داخل متجر ProLab Digital، حيث جذب انتباه الزوار وقدم تجربة تفاعلية مميزة ضمن بيئة المتجر من خلال حركة أوتوميشن سلسة ومتزامنة.

ومن خلال الجمع بين التصنيع الفني، والهندسة الميكانيكية المخصصة، وأنظمة الأوتوميشن الذكية، نجحت ايفولوشن في تنفيذ تركيب موثوق وملفت بصرياً، حوّل الفكرة الإبداعية إلى تجربة واقعية جاهزة للتشغيل. ويبرز هذا المشروع خبرة ايفولوشن للتقنية في تطوير حلول مخصصة للأوتوميشن والتصنيع الفني للمتاجر، والمعارض، والبيئات التجريبية..

منظومة المشروع

العميل:

ProLab Digital

الموقع:

فيفا الرياض مول

الرياض، المملكة العربية السعودية

ايفولوشن للتقنية:

أنظمة التحكم • برمجة الأنظمة الإلكترونية • تكامل الأوتوميشن • الهندسة الميكانيكية • الاختبار والتشغيل • الأوتوميشن المخصص • البحث والتطوير

ايفولوشن للتصنيع:

التصنيع الفني • تصنيع النماذج الأولية • تصنيع المعادن • أعمال التشطيب الفني • التركيب
